장비안내

물품내역 및 세부규격입니다.

장비대여 안내

장비대여 시간: 오전 09:00 ~ 오후 06:00 (평일)
장비대여 기간: 최대 1개월
신분증 필히 지참하여 신청서 작성후 대여 가능합니다.
※기존의 일정보다 연장을 해야할 경우 사전에 담당자에게 문의해주시기 바라며, 만약 다른 신청자가 해당기간에 대여신청을 한 경우에는 연장이 불가능합니다.

장비반납 안내

반납일을 준수하여 센터 내방하여주시고, 반납 시 설문지 작성을 부탁드립니다.
반납일 기준을 준수하지 않을경우 3개월간 장비대여가 불가합니다.

워크스테이션

수량 : 20대

현장사용


구분	규격
Type	Tower형 워크스테이션
운영 체제	Windows 10 Pro 64bit
CPU	4.0GHz, 4.5GHz Turbo, 4C, 8.25MB Cache 이상
Memory	32GB (2x16GB) DDR4 2666MHz RDIMM ECC 이상 최대 256GB메모리 지원 가능 Reliable Memory Technology 기능 지원
HDD	장애시 탈부착 용이성을 위한 전면 액세스 스토리지 베이 4개 이상 제공 (전면access 가능한 M.2 NVMe PCIe SSD Flexbay 지원 가능) (전면 최대5(3.5”) / 6(2.5”)개 이상 지원 가능) Ultra speed Duo * 1EA M.2 256GB PCIe NVMe Class 40 SSD * 1EA 2TB 3.5inch Serial ATA (7,200 Rpm) Hard Drive * 1EA
GPU	Quadro P4000, 8GB, 4 DP 이상
ODD	8x DVD R/W Drive
Raid Controller	Integrated Intel AHCI SATA chipset controller (8x 6.0Gb/s) 12Gb/s RAID Controller 지원 가능
보안	샤시 침입 감지 장치, TPM기본 제공 DDP, Encryption Hardware Crypto-Accelerator 지원 가능
전원 공급 장치	950W 이상 자체 진단 버튼으로 장애 확인이 가능하고 후면 탈부착이 가능한 PSU 기능 지원
Interface	전면 USB 3.0 Type A * 2EA, - USB 3.0Type C * 2EA Universal Headset * 1EA, - SDXC Card 내부 USB 2.0 Type A * 1EA,- USB 3.0 * 2EA, - SATA * 6EAUsed to enter an unordered list. 후면 USB 3.0 Type A * 6EA, - PS2 * 2EA, - RJ45 * 1EA,- Audio In/Out Serial 포트, Thunderbolt 3 PCIe카드 옵션,- PCI 슬롯 기본 제공 * 1EA
유지 관리	PCoIP lossless HW remote access solution 지원 가능 이동을 위한 샤시 손잡이 제공, 샤시 침입감지 센서 기본 제공
모니터	27인치, IPS패널, WLED 백라이트, 300 cd/m2 (일반) 피벗, 스위블, 틸트기능, 높이조절(130mm) VGA1, HDMI1, DP1, USB 3.0 Upstream1, USB Downstream*1 VESA마운트 (100mm x 100mm), 19W(일반)이하, EnergyStar인증 워크스테이션과 동일제조사 제품
기타	관리의 원활한 유지보수 및 장애대처를 위하여 해당 제조사제품공급 및 기술지원 확약서를 계약 후 10일 이내 원본을 수요기관에 제출.

VR·AR 디스플레이 기기

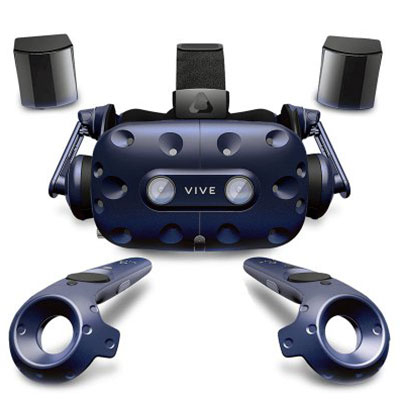

HTC VIve Pro

수량 : 5대

대여하기

디스플레이 : DUAL OLED
해상도 : 한쪽 눈당 1440 x 1600 픽셀
주파수 : 90Hz
오디오 : Hi-Res 인증 3D사운드 헤드폰
카메라 : 전방 듀얼카메라
센서 : G센서, 자이로스코프, IPD센서
플랫폼 : VIVEPORT, SteamVR
구성품 : Pro HMD, 베이스스테이션 *2, 컨트롤러 *2, BS 마운트 브라켓 *2, VIVE 무선어뎁터 및 Add-on

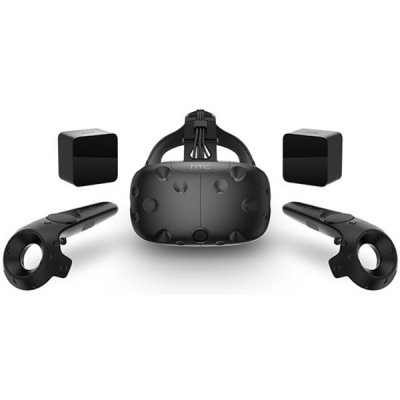

HTC VIve CE

수량 : 5대

대여하기

디스플레이 : OLED
해상도 : 한쪽 눈당 1080 x 1200 픽셀
주파수 : 90Hz
플랫폼 : SteamVR
구성품 : CE HMD, 베이스스테이션 *2, 컨트롤러 *2

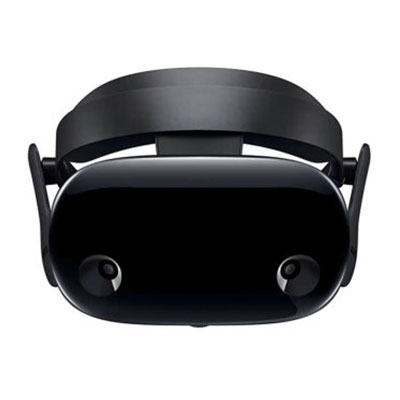

Samsung HMD Odyssey

수량 : 5대

대여하기

디스플레이 : Dual 88.9 mm AMOLED at 1440 * 1600
주사율 : 60HZ/90HZ
시야각 : 110도
인터페이스 : HDMI+USB3.0 Interface Bounded Cable
구성품 : HMD + 컨트롤러 (2)시야각 : 110도

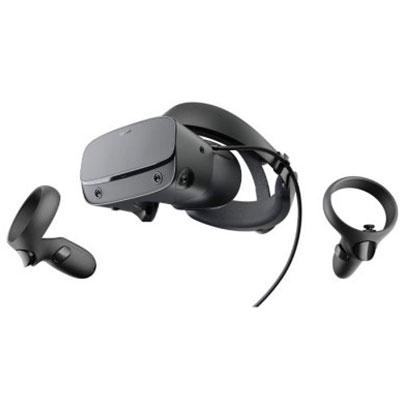

Oculus Rift S

수량 : 3대

대여하기

디스플레이 : OLED
해상도 : 한쪽 눈당 1080 x 1200 픽셀
HMD 헤드셋 / 2 컨트롤러 / 2센서

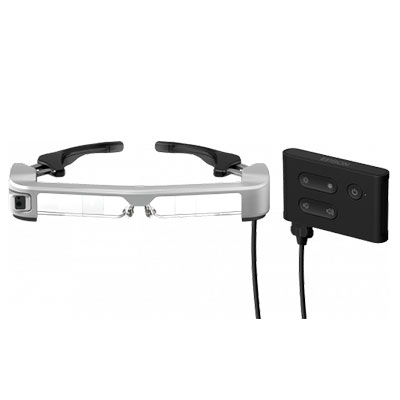

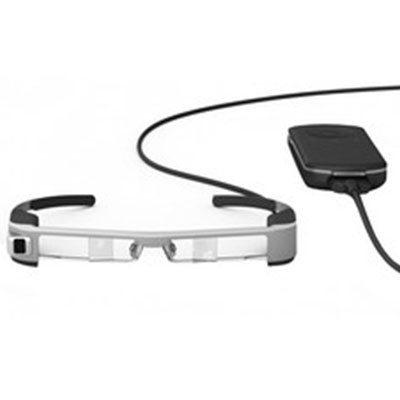

Moverio BT-300

수량 : 3대

대여하기

양안식 See-Through OTG (Over the Glasses) 타입의 스마트글라스
디스플레이 : Si-OLED, 0.43" Wide panel
픽셀넘버 : 921,600 pixels (1280 * 720 * RGB)
메모리 : 2GB 메인메모리, 16GB 사용자메모리
카메라 : 500만 화소
센서 : GPS/지자기/가속도/자이로/조도 센서

Moverio BT-35E

수량 : 2대

대여하기

양안식 See-Through OTG (Over the Glasses) 타입의 스마트글라스
디스플레이 : Si-OLED, 4.3" 와이드 패널(16:9)
픽셀넘버 : 921,600 pixels (1280 * 720 * RGB)
밝기 : 1000cd/m2

Moverio BT-2000

수량 : 1대

대여하기

양안식 See-Through OTG (Over the Glasses) 타입의 스마트글라스
산업용 스마트 헤드셋, 헤드셋 컨트롤러 유닛
밝기 : 1500cd/m2
해상도 : QHD(960 * 540)
센서 : 자이로스코프 / 가속도계/ 자력계 / 주변광센서

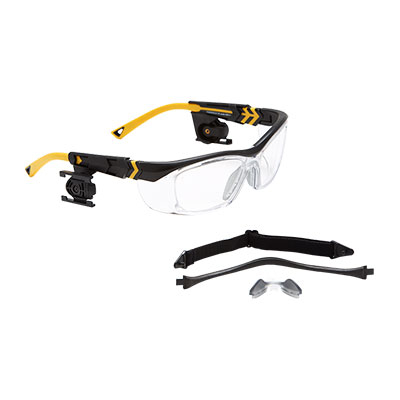

Vuzix M300

수량 : 2대

대여하기

디스플레이 : nHD color display, 16:9
Supports left or right eye use
Dual core Intel Atom CPU / 2GB RAM / 64GB Int Flash
Android6 OS

삼성 갤럭시 노트9

수량 : 2대

대여하기

프로세서 : Octa-Core, 2.7GHz, 1.7Ghz
디스플레이 : 162mm, 2960*1440, Dual Edge Super AMOLED
S펜 지원
메모리 : RAM 6GB, ROM 128GB

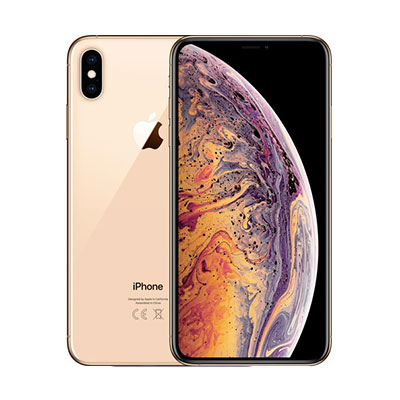

Apple iPhone Xs Max 256

수량 : 2대

대여하기

디스플레이 : 6.5“ OLED Multi Touch / 2688 * 1242
A12 Bionic 칩
Dual 12MP Camera & 7MP TrueDepth Camera
256GB 저장용량

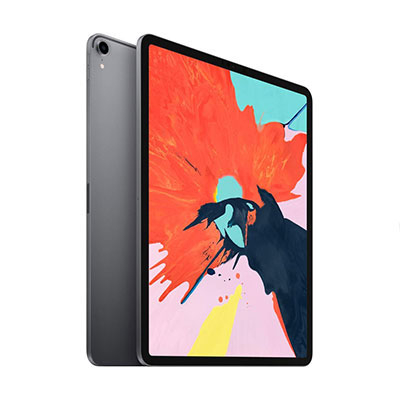

Apple iPad pro 12.9"

수량 : 2대

대여하기

디스플레이 : 12.9“ Liqid Retina display
Face ID / 12MP Camera
Dual 12MP Camera & 7MP TrueDepth Camera
256GB 저장용량

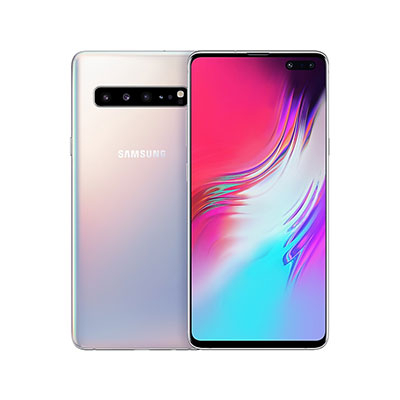

갤럭시 S10

수량 : 4대

대여하기

프로세서 : Octa-Core, 2.7 GHz, 2.3 GHz, 1.9 GHz
디스플레이 : 3040 x 1440 (Quad HD+), Dynamic AMOLED, 16 M
메모리 : ROM 512 GB

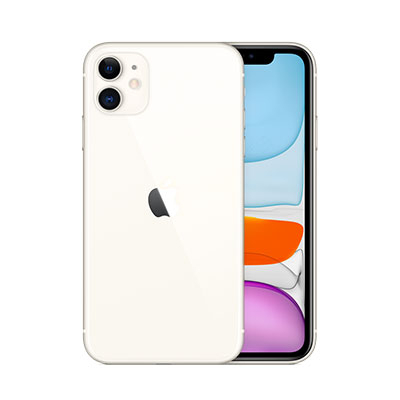

애플 아이폰 11

수량 : 4대

대여하기

디스플레이 : Liquid Retina HD 디스플레이, 1792 x 828 픽셀 해상도(326ppi)
A13 Bionic 칩
듀얼 12MP 카메라(울트라 와이드, 와이드), 2배 광학 줌아웃, 최대 5배 디지털 줌

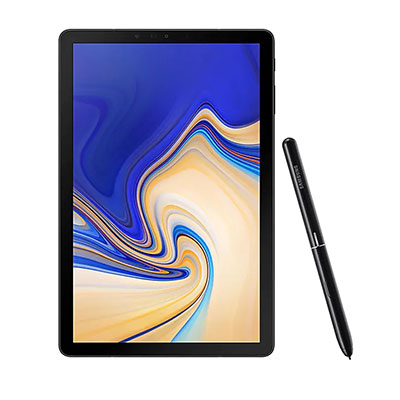

삼성갤럭시 탭S4

수량 : 2대

대여하기

프로세서 : Octa-Core, 2.35GHz, 1.9GHz
디스플레이 : 267.2mm, 2560*1600, Super AMOLED
S펜 지원
메모리 : RAM 6GB, ROM 256GB

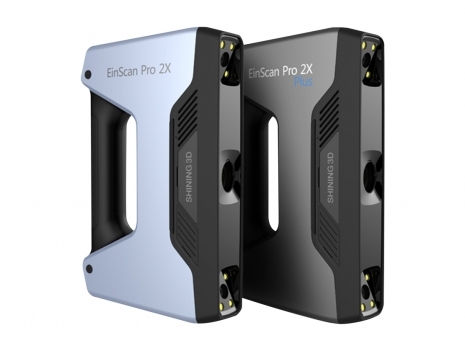

3D 스캐너

수량 : 3대

대여하기

<제품규격>


스캔 모드	마커모드	핸드헬드	고정식
스캔 모드	마커모드	핸드헬드	Auto scan	Free scan
정확도	0.05mm	0.1mm	Single scan: 0.04mm
스캔 속도	20 frames/s 100K Points/s	30 frames/s 1,500K Points/s	Single scan: 1초 이하
포인트 간 거리	0.2mm - 2mm	0.5mm – 2mm	0.16mm
싱글 스캔 영역	135x150 – 225x170mm
광원	LED
정렬 모드	마커 정렬	마커 형상 하이브리드	턴테이블 마커 형상 마커 수동	형상 마커 수동
칼라 스캔	X	O
출력 데이터	OBJ, STL, ASC, PLY, P3, 3MF
Scan Head	1.13kg (USB 케이블 포함)

<제품구성>

스캐너 본체 1EA, 자동 턴테이블 1EA, 고정식모드 용 Mini 트라이포드, USB및 전원케이블, 캘리브레이션 도구 1EA, 마커 1EA, 컬러카메라 1EA, SolidEdge S/W Dongle 1EA

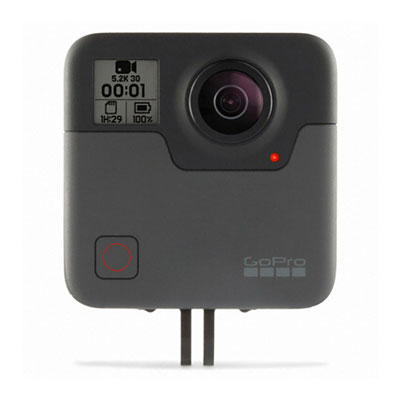

360도 카메라

수량 : 21대

대여하기

고프로 퓨전 360도 카메라
유효화소수 : 1800만 화소
메모리 : 256GB * 2EA
구성품 : 퓨전카메라, 그립, 케이스, 배터리, USB-C Type Cable

제작지원기기

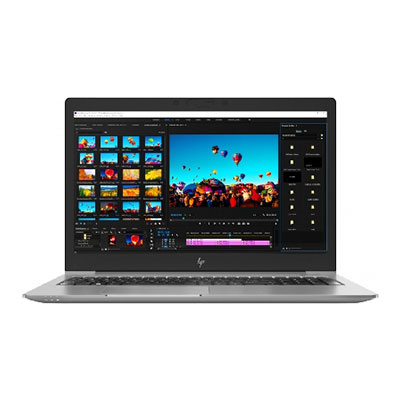

노트북(고사양)

수량 : 7대

대여하기

HP Zbook 15U G5 4PG33PA

i7-8650 / 16GB / 1TB SSD
Radeon Pro WX3100(2GB) / Win10 Pro
15.6" FHD / 1.9Kg

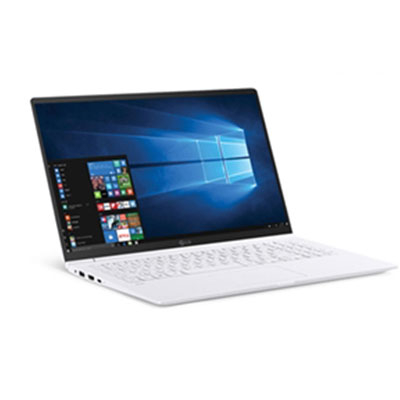

노트북(일반)

수량 : 2대

대여하기

LG전자 17ZG990-VP50KN

운영체계 : Windows 10(PRO)
프로세서/칩셋 : Intel Core i5 8265U
메모리 : 8G
SSD : SSD 256G(M·2, PCle 3.0)
배터리 : 72Wh
LCD : 17.0"WQXGAIPS

제작지원기기

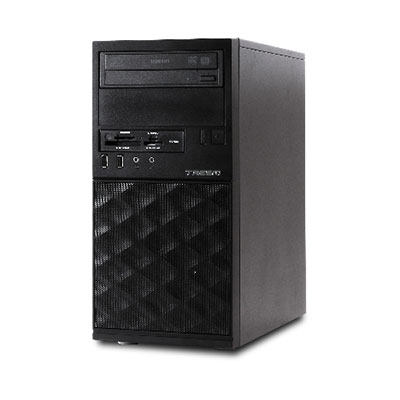

데스크탑

수량 : 4대

현장대여

트리엠 TF-M7C-218H

제품형태(CASE) : 타워형
크기 : 170(mm)*350(mm)*360(mm)
CPU : i7 8700(3.2GHz)
칩셋 : Intel H310
메모리 : DDR4 8GB
HDD : 1TB
SSD : 250GB
그래픽：Intel UHD 630

VR/AR 시뮬레이터

중장비시뮬레이터

수량 : 2대

현장대여


구분	규격
장비 특징	중장비 조종에 적합한 철재 프레임 시뮬레이터
대표 규격	크기 : 1012(W) x 1767(L) x 1173(H) mm 최대하중 응력 : 약 450KG 전원 : 220V (동작전류 약 11A) 소비전력 : 평균 1.5KW, 최대 2.1KW 이하 통신방식 : Ethernet 메인프레임 : 형스틸파이프 밴딩, 설계도의 지침에 따른 해당 어셈블리 볼트 고정된 무광 분채도장 방식, 이동 및 고정이 가능한 이동바퀴 장착 컨트롤러 : 중장비 조작이 가능한 휠 조이스틱 및 페달 연산장치 : OS window10 기반 CMS 엔진 구동형 컴퓨터 동일 시뮬레이터에서 굴삭기, 지게차, 크레인용 S/W를 선택하여 운용가능
부대 부품	HMD : 2100~2200x1100~1300, 시야각110~120°, USB2.0 지원 전시용TV : 베사 마운트 고정형 32인치 LED 모니터, HDMI 입력 지원, 4K UHD지원, USB 파일 재생 지원 운전의자 : 앞뒤 슬라이드 이동이 가능한 운전자를 고정할 수 있는 의자

용접시뮬레이터

수량 : 1대

현장대여


구분	규격
장비 특징	용접에 대한 사전지식이 없는 초보를 위한 가상용접 훈련장비 가상 용접은 용접교육에 소모되는 시험편 및 가스 등과 같은 소모품의 비용을 절감할 수 있으며, 피훈련자가 안전하게 용접에 대한 기초를 훈련할 수 있어야 한다.
장비 규격	용접방식 : 단일 플랫폼에서 3 가지 용접방식을 지원 CO2 용접(FCAW, GMAW), SMAW 용접, GTAW(TIG) 용접 가상용접훈련장비용 멀티플랫폼 구성 MS 윈도우 계열의 운영시스템 i5-4590(3.3GHz)/ 8GB RAM/ SSD 128GB/ 4GB Graphics 이상 21인치 LCD 터치 모니터 1920 x 1080(16:9Wide) 이상 훈련자는 HMD를 착용하지 않고, 터치모니터를 보면서 용접훈련할 수 있어야 한다 용접면을 통하여 가상 현실을 시각화하는 HMD를 제공 2880 x 1600 해상도 이상 (1440 x 1600 per eye) HMD 화면 재생 빈도 90Hz 이상 110° FOV 이상 광시야각 이상 시편과 1.0m이상에서 6자유도 위치 트래킹 용접면은 시편으로 인해 음영지역이 발생할 수 있으므로 최소 2개 이상의 센서를 이용하여 6자유도 위치를 캡쳐하여야 한다. 음향제어부는 아크 발생 시, CTWD, 전압/전류, 속도에 따라 변화되는 소리를 스테레오로 제공하여야 한다. 가상용접훈련장비용 시편 거치대 앉아서 용접 훈련을 진행 할 때, 아래보기 자세 450mm ~ 650mm, 수평보기 자세 750mm ~ 950mm, 수직보기 자세 940mm ~ 1140mm, 위보기 자세 1250mm ~ 1450mm까지 조정되어야 한다. 서서 용접 훈련을 진행 할 때, 아래보기 자세 720mm ~ 920mm, 수평보기 자세 1220mm ~ 1420mm, 수직보기 자세 1450mm ~ 1650mm, 위보기 자세 1500mm ~ 1650mm까지 조정되어야 한다. ⋅시편거치대는 450mm ~ 1650mm까지 높이 조절을 지원하여야 하며,높이 조절은 적은 힘으로 간단한 레버 조작으로 운영되어야 하며, 용접토치를 들고 있는 상태에서 한 손으로 한 번의 조작으로 운영되어야 한다. 훈련용 햅틱 용접토치는 시편과 30cm이내에서 2mm이내의 정밀도를보장하는 마그네틱 센서와 용접봉, 햅틱장치가 포함되고, 실제의 용접토치와 유사한 외관이어야 한다. 피복아크용접 홀더, CO2용접 토치, TIG용접 토치 제공 SMAW, CO2, TIG 용접 토치는 아크 발생 시, 발생하는 떨림을 훈련자에게 제공하여야 한다. CO2 용접 토치의 경우, 아크 스타트 스위치를 이용하여 아크를 발생시켜야 한다. SMAW 홀더는 용접봉이 소모되는 효과를 주어야 한다. 또한, 용접봉이 다 소모되어 용접봉 교체후에도 이행과정을 계속 할수 있어야 한다 TIG 용접 토치의 경우, 아크 스타트 스위치를 이용하여, 아크를 발생시켜야 한다. 토치 및 TIG 용접에 사용되는 용접봉의 움직임은 초당 60회 이상 6자유도를 수집하여 가상훈련에 반영하여야 한다. 용접시편은 맞대기 및 필릿용, 파이프형 시편을 플라스틱재질의 모재로 제작되어야 한다. 평판 : 150mm(L) x 100mm(W) T-Fillet : 150mm(L) x 100mm(W) x 130mm(H) V-Groove 3PASS : 150mm(L) x 100mm(W) - 홈 60°,깊이 9mm V-Groove 5PASS : 150mm(L) x 100mm(W) - 홈 60°, 깊이 20mm 50A PIPE SCH80 : 100mm(L) x ∅60.3(외경), 5.5mm(두께) - 홈 60°, 깊이 5.5mm 150A PIPE SCH80 : 100mm(L) x ∅168.3(외경), 11mm(두께) - 홈 60°, 깊이 11mm 초보자라도 올바르게 시편을 시편 거치대를 고정하는 방법에 대하여 동영상으로 용접 시뮬레이터 상에서 제공하여야 한다. RFID 칩이 내장된 카드를 이용한 로그인 시스템을 제공하여야 한다. RFID 칩이 내장된 카드를 시스템 운영용으로 5장 이상 제공
